Vorlage Lichtertanne

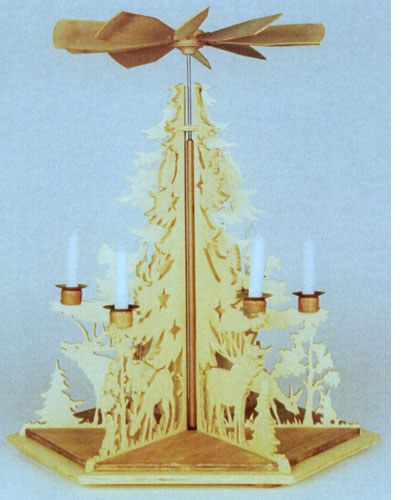

Die Lichtertanne ist ein relativ einfach aufgebaute Pyramide. Für den Boden, die Dreiecke zur Aufdopplung des Bodens und die Füße wird 8 mm Birkensperrholz verwendet. Die Baumsegmente und alle anderen Sägeteile werden aus 6 mm Birkensperrholz heraus geschnitten. Wir empfehlen die Pyramidenachse, das Flügelrad, das Lager, die Führungshülse und die Kerzenhalter gleich mit zu bestellen. Benötigt werden neben der Laubsägevorlage also noch:

• 1 x Rundstab (Ø 10 mm, L 50 cm) - muss auf die entsprechende Länge zugeschnitten werden
• 1 x Drahtabschnitt 2,0 x 20 mm - der Drahtabschnitt wird in das untere Ende der Holzwelle eingesetzt
• 1 x Welle (Achse) 3,0 x 200 mm - auf die Stahlwelle wird das Flügelrad gesetzt (Zuschnitt erforderlich)
• 1 x Führungshülse (4,0 mm) - zur Fixierung der Stahlachse im oberen Bereich
• 1 x Stahllager Ø 12,5 mm - im Lager läuft der Drahtabschnitt mit Spitze
• 1 x Pyramidenkopf (Kugel), 10 Löcher
• 10 x Pyramidenflügel mit Schaft, 12 cm (natur) - eventuell noch 1 Flügel als Ersatz einplanen
• 4 x Kerzenhalterung geschlitzt (6 mm)
• 4 x Blecheinsatz Ø 14 mm
• 4 x Tropfenfänger für 14 mm Kerzenhalterung (Ø 28 mm)

Beschreibung Pyramide und Laubsägevorlage:

• Grundfläche: ca. 40 x 40 cm
• Höhe: ca. 50 cm
• Vorlage zum Durchpausen mittels Blaupapier
• ausführliche Bauanleitung und Materialliste
• die gesamte Vorlage umfasst 2 Einzelblätter in der Größe DIN A3
• Schwierigkeitsgrad: niedrig | mittel | hoch | sehr hoch
