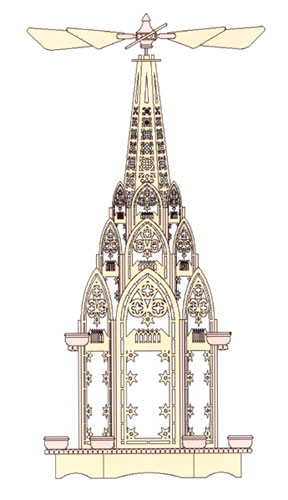

Vorlage Dompyramide (elektrisch)

Es handelt sich hier um die gleiche Vorlage wie Art.-Nr. 1023 (Dompyramide). In dieser Vorlage wird zusätzlich noch ausführlich beschrieben und dargestellt, wie der Motor eingebaut und die Kabel für die elektrische Beleuchtung in der Pyramide "versteckt" werden. Als Antriebsmotor war für die Pyramide ein flacher Getriebemotor (Fa. Mörz) vorgesehen. Leider wird dieser Motor von der Firma Mörz schon seit einiger Zeit nicht mehr produziert. Natürlich sind auch andere Mörz-Motoren für den Einbau geeignet. Allerdings sollte der Bastler beim Bau der Pyramide darauf achten, dass gegebenenfalls die Sockelverkleidung in der Höhe angepasst werden muss.
In der nachfolgenden Auflistung finden Sie alle Teile, die für den Bau der elektrischen Dompyramide zwingend benötigt werden und die so auch in der Materialliste der Vorlage zu finden sind.

• 5 x Sperrholzplatte 3 mm, 50 x 50 cm
• 2 x Sperrholzplatte 6 mm, 50 x 50 cm
• 9 x Nutleiste für 6-eckige Pyramide (Nut 4 mm, L 50 cm)
• 6 x Nutleiste für 6-eckige Pyramide (Nut 3 mm, L 50 cm)
• 12 x Rundstab (Ø 3 mm, L 50 cm)
• 4 x Perlenleiste (Halbe Kugel)
• 1 x Pyramiden Drehteller (Ø 21 cm)
• 1 x Pyramiden Drehteller (Ø 16 cm)
• 1 x Pyramiden Drehteller (Ø 11 cm)
• 1 x Welle (Achse) 6,0 x 1000 mm
• 3 x Stellring (6,0 mm) - zur Fixierung der Drehteller an der Achse
• 1 x Führungshülse (7,0 mm) - zur Fixierung der Achse im Dach
• 1 x Pyramidenkopf (Spitz), 12 Löcher
• 12 x Pyramidenflügel mit Schaft, 26 cm (natur)
• 6 x Kerzenhalter (Becherform)
• 6 x Kerzenhalterung geschlitzt (6 mm)
• 12 x Kunststoff-Schaft für Fassung E 10 (weiß)
• 12 x Fassung E 10 für Kunststoff-Schaft und Iso-Hülse
• 12 x Kontakte für Kunststoff-Fassung E 10
• 12 x Riffelkerze 23 V oder alternativ LED Riffelkerze Filament 12 - 55 V
• 10 m Kabel 0,5 qmm, flexibel, weiß (Meterware)
• 1 x Pyramidenmotor (3,0 U/min; 3,0 kg achsiale Belastung)
• 1 x Befestigungsset für Pyramidenmotor (Stahlwelle)
• 1 x Anschlussleitung mit Schalter und Eurostecker (1,5 m)

Beschreibung Pyramide und Laubsägevorlage:

• Grundfläche: ca. 45 x 45 cm
• Höhe: ca. 96 cm
• 3-stöckig
• 6-eckig
• selbstklebende Vorlagenblätter
• ausführliche Bauanleitung und Materialliste
• die gesamte Vorlage umfasst 23 selbstklebende Einzelblätter in der Größe DIN A4
• Schwierigkeitsgrad: niedrig | mittel | hoch | sehr hoch
