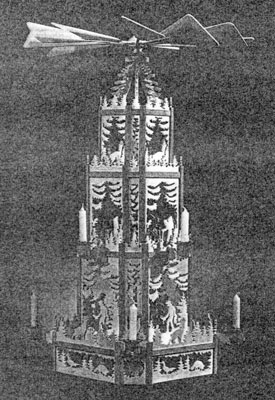

Vorlage Pyramide Erzgebirge

Von Aufbau und Machart her handelt es sich bei der Erzgebirgspyramide um den gleichen Typ wie bei der Krippenpyramide und Vogtlandpyramide. Durch die zahlreichen Waldmotive, kann die Pyramide auch als Waldpyramide beschrieben werden. Auch bei dieser Pyramide ist für den Bau umfangreiches handwerkliches Geschick und Können erforderlich. Auf der Vorlage sind keine Angaben zur Materialstärke des zu verwendenden Birkensperrholzes vorhanden. Für die Zwischenböden empfehlen wir Birkensperrholz mit einer Stärke von 5-6 mm. Für die Seitenteile und Figuren kann 3 mm Birkensperrholz zur Anwendung kommen. Als Welle empfehlen wir eine Stahlachse mit einer Länge von 60 cm. Bei einer angegebenen Grundfläche von 26 x 26 cm, sollte das Flügelrad einen Durchmesser von mindestens 40 cm aufweisen. Ob die Flügelnabe, die Flügelschäfte und Flügel einzeln oder gleich ein komplettes Flügelrad hinzu gekauft wird, liegt im Ermessen des Bastlers. Ähnlich verhält es sich mit den 3 Drehtellern. Diese können aus 3 mm Sperrholz ausgesägt werden. Zwei der drei Drehteller sind aber auch als auch als Kaufware erhältlich (außer der obere Drehteller mit Ø 4,5 cm). Für das Gerippe der Pyramide empfehlen wir Nutleisten mit einer 3 mm Nut für 8-eckige Pyramiden (Längsstreben) und für die Zwischenböden (Querleisten) Nutleisten mit 3 mm Nut für eine 4-eckige Pyramide (Vierkantholz) zu verwenden.
Die Pyramide eignet sich auch sehr gut für den elektrischen Betrieb. Der Sockel bietet ausreichend Platz für den Pyramidenmotor und die ganze Elektrik. Zudem lassen sich beim Neubau die Kabel für die elektrische Beleuchtung sehr gut in den Nutleisten "verstecken".
Als zusätzliches Material neben der Laubsägevorlage schlagen wir vor, noch mit hinzu zu kaufen:

• 1 x Welle (Achse) 6,0 x 600 mm
• 1 x Pyramiden Drehteller (Ø 14 cm)
• 1 x Pyramiden Drehteller (Ø 12 cm)
• 3 x Stellring (6,0 mm) - zur Fixierung der Drehteller an der Achse
• 1 x Führungshülse (7,0 mm) - zur Fixierung der Stahlachse im oberen Bereich
• ca. 10 x Nutleiste für 8-eckige Pyramide (Nut 3 mm, L 50 cm)
• ca. 6 x Nutleiste für 4-eckige Pyramide (Nut 3 mm, L 50 cm)
• 1 x Stahllager Ø 12,5 mm
• 1 x Pyramidenkopf (abgerundete Spitze), 10 Löcher
• 10 x Pyramidenflügel mit Schaft, 19 cm (natur)

Beschreibung Pyramide und Laubsägevorlage:

• Höhe: ca. 60 cm
• Grundfläche: 26 x 26 cm
• 4-stöckig
• 8-eckig
• Vorlage zum Aufbügeln oder Durchpausen mittels Blaupapier
• die gesamte Vorlage umfasst 3 Einzelblätter in der Größe DIN A2
• Die Vorlagen werden im Einzelhanddruck gefertigt. Leichte Farblücken bzw. Farbverläufe können daher auftreten. Diese stellen keinen Reklamationsgrund dar.
• Schwierigkeitsgrad: niedrig | mittel | hoch | sehr hoch
